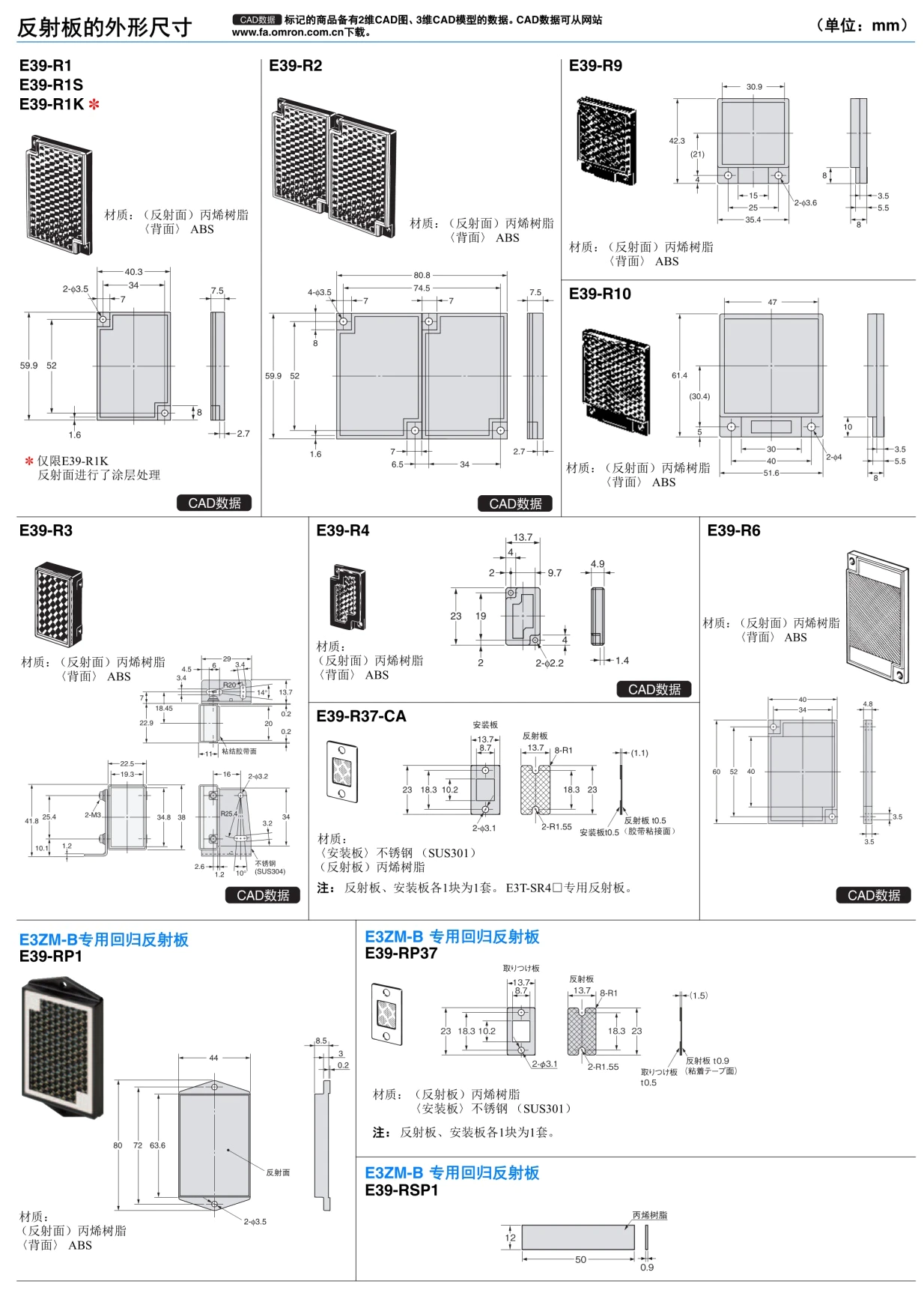

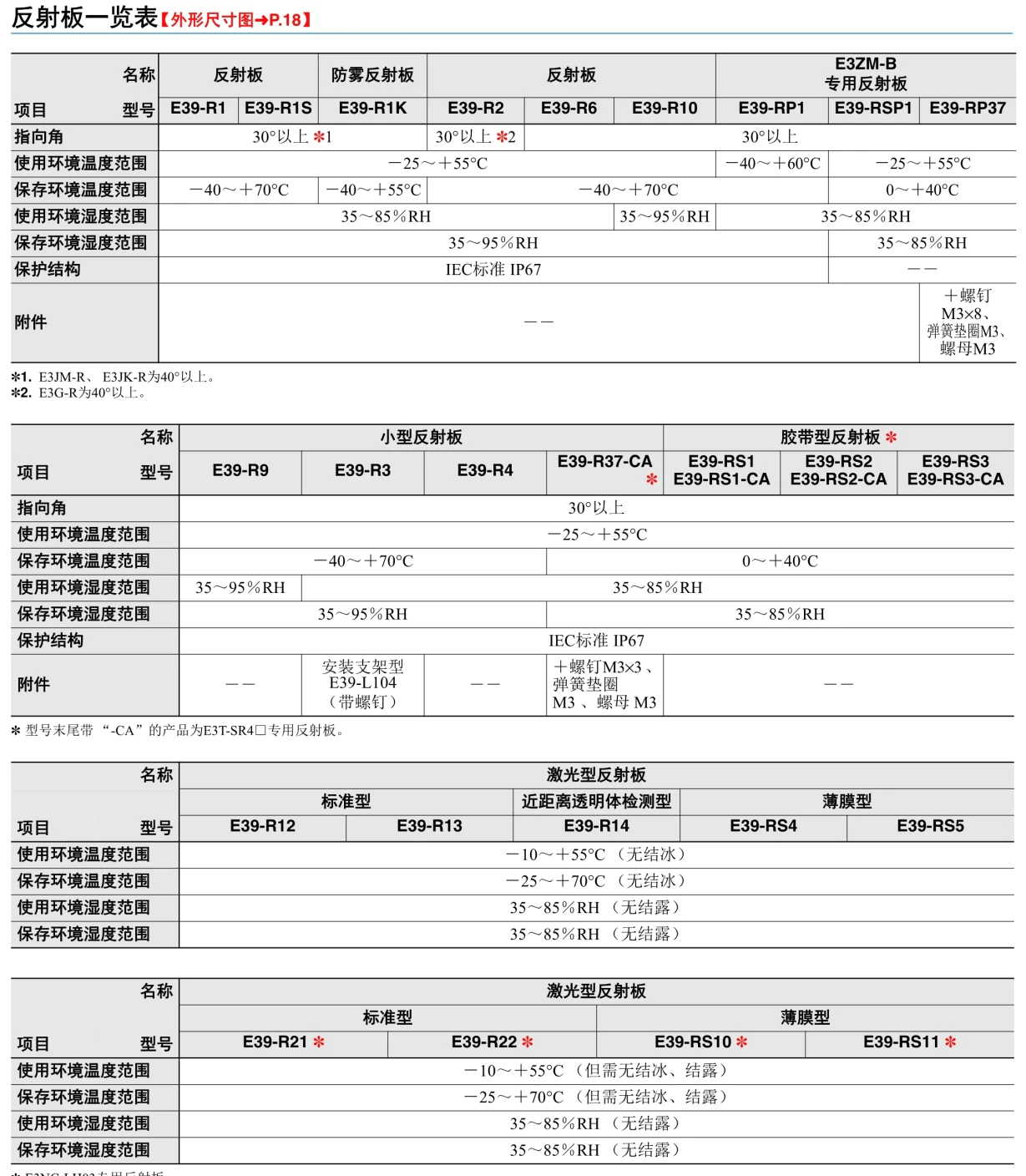

名称 | 反射板 | 防雾反射板 | 反射板 | ||||
|---|---|---|---|---|---|---|---|
项目 | 型号 | E39-R1 | E39-R1S | E39-R1K | E39-R2 | E39-R6 | E39-R10 |
指向角 | 30°以上 *1 | 30°以上 *2 | 30°以上 | ||||
使用环境温度范围 | -25～+55°C | ||||||
保存环境温度范围 | -40～+70°C | -40～+55°C | -40～+70°C | ||||
使用环境湿度范围 | 35～85%RH | 35～95%RH | |||||
保存环境湿度范围 | 35～95%RH | ||||||
保护结构 | IEC标准 IP67 | ||||||
附件 | ―― | ||||||
*1. E3JM-R、E3JK-R为40°以上。
*2. E3G-R为40°以上。
名称 | E3ZM-B | |||
|---|---|---|---|---|
项目 | 型号 | E39-RP1 | E39-RSP1 | E39-RP37 |
指向角 | 30°以上 | |||
使用环境温度范围 | -40～+60°C | -25～+55°C | ||
保存环境温度范围 | 0～+40°C | |||
使用环境湿度范围 | 35～85%RH | |||
保存环境湿度范围 | 35～95%RH | 35～85%RH | ||
保护结构 | IEC标准 IP67 | ―― | ||
附件 | ―― | +螺钉 M3×8、 弹簧垫圈M3、 螺母M3 | ||
名称 | 小型反射板 | ||||
|---|---|---|---|---|---|
项目 | 型号 | E39-R9 | E39-R3 | E39-R4 | E39-R37-CA |
指向角 | 30°以上 | ||||
使用环境温度范围 | -25～+55°C | ||||
保存环境温度范围 | -40～+70°C | 0～+40°C | |||
使用环境湿度范围 | 35～95%RH | 35～85%RH | |||
保存环境湿度范围 | 35～95%RH | 35～85%RH | |||
保护结构 | IEC标准 IP67 | ||||
附件 | ―― | 安装支架型 E39-L104 (带螺钉) | ―― | +螺钉M3×3 、 弹簧垫圈 M3 、螺母 M3 | |
* 型号末尾带“-CA”的产品为E3T-SR4□专用反射板。

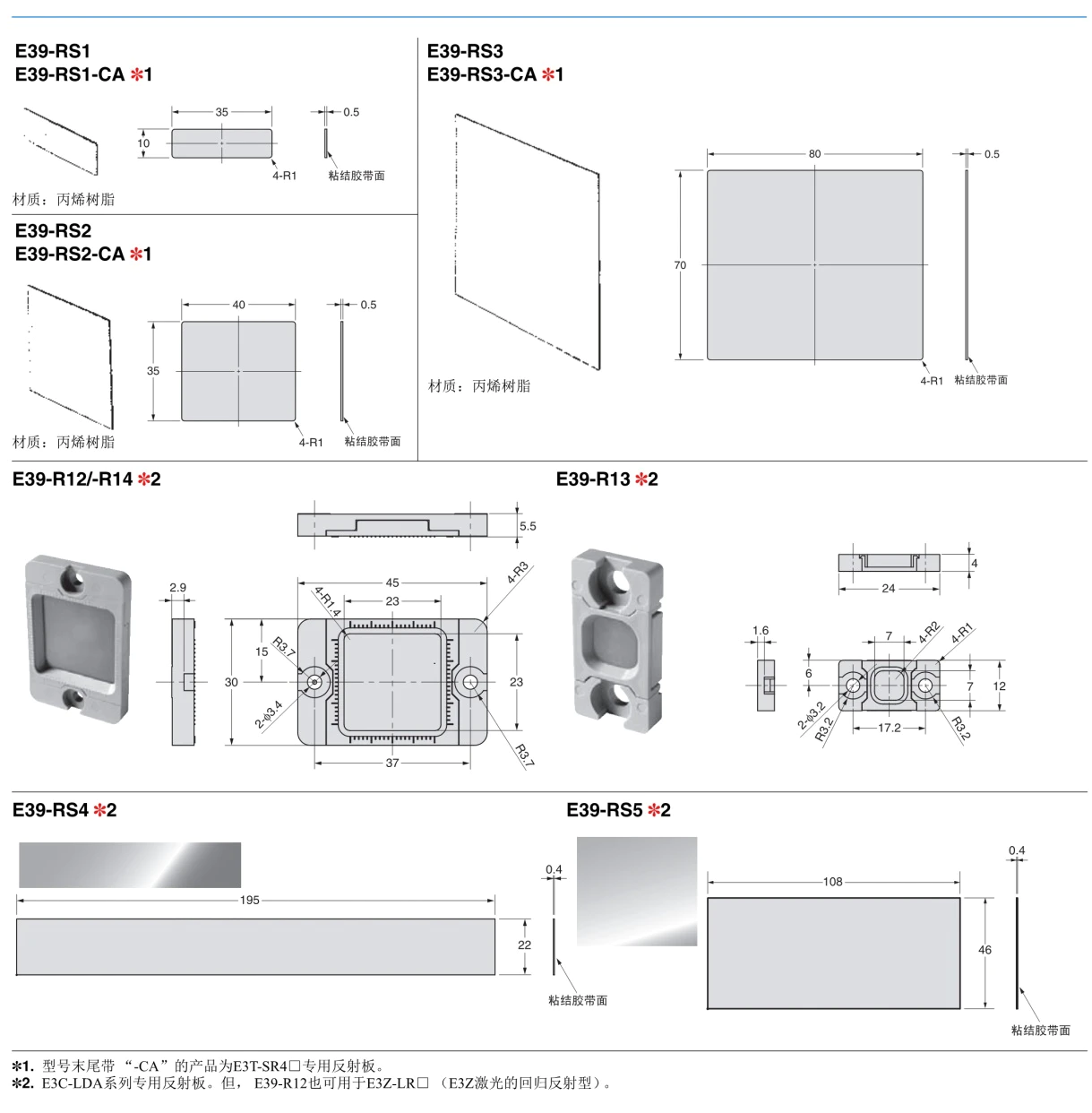

名称 | 胶带型反射板 * | |||
|---|---|---|---|---|
项目 | 型号 | E39-RS1 | E39-RS2 | E39-RS3 |
指向角 | 30°以上 | |||
使用环境温度范围 | -25～+55°C | |||
保存环境温度范围 | 0～+40°C | |||
使用环境湿度范围 | 35～85%RH | |||
保存环境湿度范围 | 35～85%RH | |||
保护结构 | IEC标准 IP67 | |||
附件 | ―― | |||
* 型号末尾带“-CA”的产品为E3T-SR4□专用反射板。
名称 | 激光型反射板 | |||||
|---|---|---|---|---|---|---|
标准型 | 近距离透明体检测型 | 薄膜型 | ||||
项目 | 型号 | E39-R12 | E39-R13 | E39-R14 | E39-RS4 | E39-RS5 |
使用环境温度范围 | -10～+55°C (无结冰) | |||||
保存环境温度范围 | -25～+70°C (无结冰) | |||||
使用环境湿度范围 | 35～85%RH (无结露) | |||||
保存环境湿度范围 | 35～85%RH (无结露) | |||||

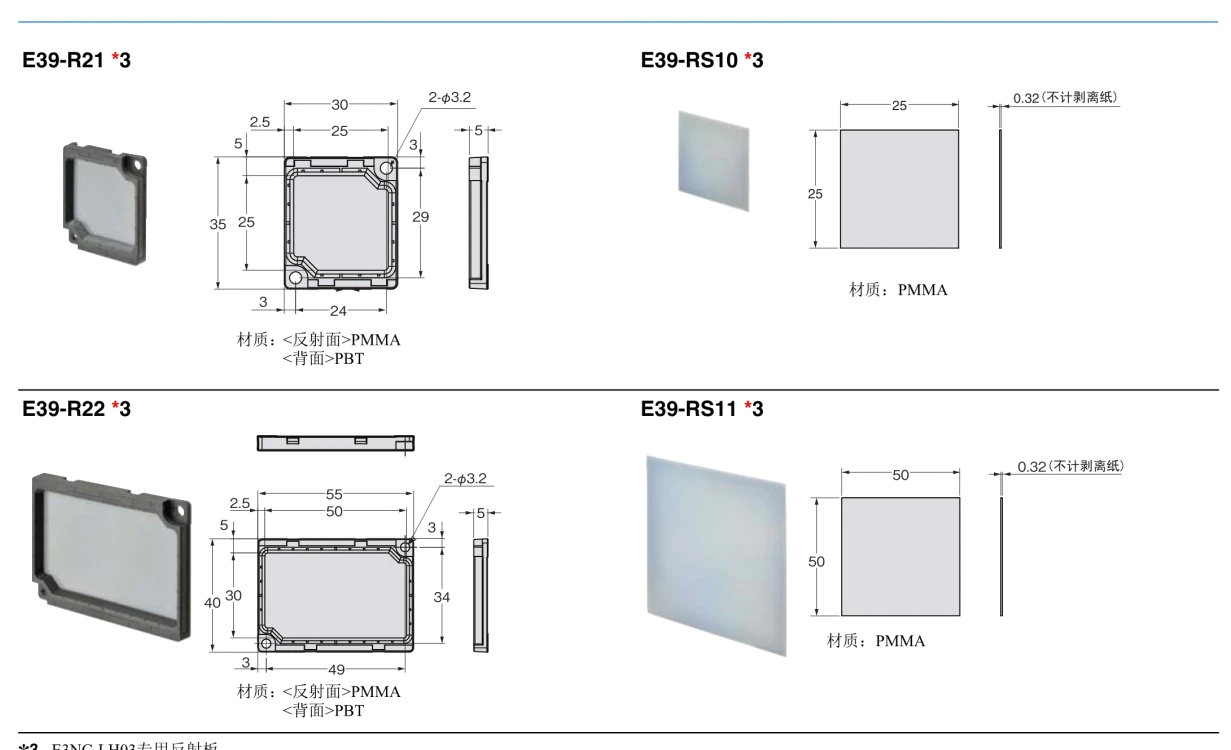

名称 | 激光型反射板 | ||||
|---|---|---|---|---|---|
标准型 | 薄膜型 | ||||
项目 | 型号 | E39-R21 * | E39-R22 * | E39-RS10 * | E39-RS11 * |
使用环境温度范围 | -10～+55°C（但需无结冰、结露） | ||||
保存环境温度范围 | -25～+70°C （但需无结冰、结露） | ||||
使用环境湿度范围 | 35～85%RH (无结露) | ||||
保存环境湿度范围 | 35～85%RH (无结露) | ||||
* E3NC-LH03专用反射板。
